產品特點：
● 壁厚更厚，金屬連接，高溫條件下耐壓增強。
● 對于需要大口徑球閥的高溫高壓苛刻工序，高強球閥壽命更長。
● 無安裝方向要求。
● 專利號: ZL201810846521.7

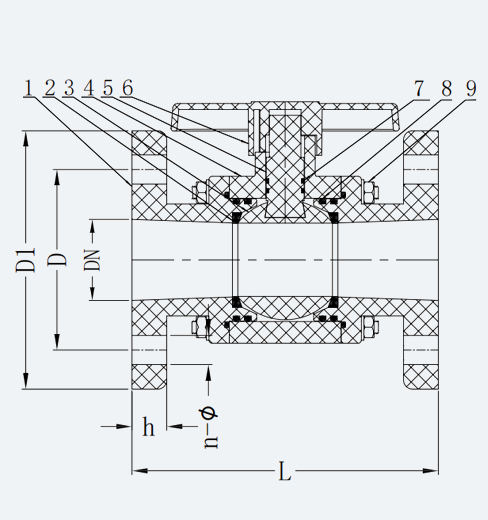

材質配件表
|
編號No. |
零部件 |
材料 |
|
1 |
法蘭 |
FRPP,PPH,CPVC,PVDF |
|
2 |
閥座密封 |
EPDM/FPM+PTFE |
|
3 |
球 |
FRPP,PPH,CPVC,PVDF |
|
4 |
閥體 |
FRPP,PPH,CPVC,PVDF |
|
5 |
閥桿 |
FRPP,PPH,CPVC,PVDF |
|
6 |
手柄 |
ABS |
|
7 |
閥桿O型圈 |
EPDM,FPM |
|
8 |
法蘭O型圈 |
EPDM,FPM |
|
9 |
螺柱螺母 |
鋼，不銹鋼 |
FRPP高強球閥僅DN80-DN150
產品尺寸表
|
DN |
D1 |
D |
L |
h |
n |
φ |
工作壓力(Mpa)? |
||||||
|
HG/DIN |
ANSI |
HG/DIN |
ANSI |
HG/DIN |
ANSI |
HG/DIN |
ANSI |
FRPP/PPH |
UPVC/CPVC |
PVDF |
|||
|
25 |
115 |
85 |
79 |
172 |
172 |
16 |
4 |
4 |
14 |
16 |
1.0 |
1.6 |
1.6 |
|
32 |
135 |
100 |
89 |
175 |
175 |
16 |
4 |
4 |
18 |
16 |
1.0 |
1.6 |
1.6 |
|
40 |
145 |
110 |
98 |
182 |
182 |
18 |
4 |
4 |
18 |
16 |
1.0 |
1.6 |
1.6 |
|
50 |
160 |
125 |
121 |
189 |
189 |
18 |
4 |
4 |
18 |
19 |
1.0 |
1.6 |
1.6 |
|
65 |
180 |
145 |
140 |
218 |
218 |
20 |
4 |
4 |
18 |
19 |
1.0 |
1.0 |
1.0 |
|
80 |
195 |
160 |
152 |
244 |
244 |
20 |
8* |
4 |
18 |
19 |
1.0 |
1.0 |
1.0 |
|
100 |
215 |
180 |
190 |
297 |
297 |
23 |
8 |
8 |
18 |
19 |
1.0 |
1.0 |
1.0 |
|
125 |
245 |
210 |
216 |
390 |
390 |
24 |
8 |
8 |
18 |
22 |
0.8 |
1.0 |
1.0 |
|
150 |
280 |
240 |
241 |
390 |
390 |
24 |
8 |
8 |
22 |
22 |
0.8 |
1.0 |
1.0 |
